Подключение дифференциального автомата в квартире

Прежде всего хочу поздравить всех причастных с прошедшим праздником «Днем энергетика«, по семейным обстоятельствам отдельный пост писать не стал (железная отмазка). Желаю вам друзья безаварийной работы и хороших, регулярных прибавок к зарплате! Будьте здоровы
Что такое дифференциальный автомат?
Автоматический выключатель дифференциального тока (АВДТ) — это коммутационный аппарат, совмещающий в себе автоматический выключатель (АВ) и устройство защитного отключения (УЗО). Дифавтомат защищает электрическую сеть от коротких замыканий, перегрузок, утечек и попадания человека под напряжение.
Если говорить о застройщиках многоэтажных домов, то большинство работает по принципу сделать подешевле продать подороже. Дом сдан и все тут. В связи с этим возникает потребность в замене всего: окон, дверей, батарей, электроприборов и тд. Недавно пришлось производить замену дифференциального автомата в подъездном щитке, поскольку по непонятным причинам он выбивал, срабатывал, отключался, как угодно.
Отключение дифавтоматов наблюдалось не только у нас, соседей, знакомых + на форуме микрорайона было много жалоб. Самое интересное, что чаще всего отключение происходило ночью, или когда никого не было дома. Тоесть когда работало минимум электроприборов. Я сразу начал грешить на производителя, но вопрос почему выбивает дифавтомат оставался открыым. Позвонили в управляющую организацию, пришел электрик.
Оказался, что это брак и замена стоит денег, 800 рублей, и это только монтаж + цена самого аппарата. Сам электрик был готов произвести подключение за 600 рублей, но зачем платить, если я и сам могу, да и несложно это совсем, необходимо лишь соблюдать технику безопасности и не бояться. Итак, смотрим фото.
Вот сам виновник, дифференциальный автомат EKF C50:

Встал вопрос, какой дифавтомат выбрать для квартиры. Купил вот такой аппарат, фирмы ABB C40, поскольку C50 не было в продаже:

Точную стоимость не помню, но ~ 2000 рублей он вам обойдется.

Итак, потребуется инструмент. Минимум 2 отвертки и пассатижи (все зависит от того, что в щитке):

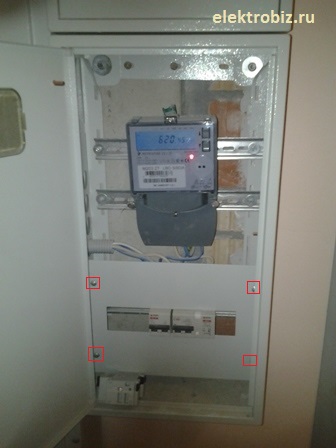

Справа мой самодельный указатель напряжения, не пугайтесь Берем инструменты и идем к щитку в подъезде. Открываем электрощит, снимаем защиту:

Внимание! В первую очередь необходимо отключить напряжение:


Под защитой мы видим, слева главный автоматический выключатель, справа дифференциальный автомат:

Внимание! В точке №1 присутствует напряжение. Не забываем об этом!
Провод N — это нулевой рабочий проводник. Обычно имеет синий цвет. Приступаем к демонтажу дифавтомата EKF. Откидываем провода:

После чего нужно снять его с DIN рейки. Для этого необходимо плоской отверткой оттянуть петлю:

И потянуть на себя. Возможно придется приложить немного усилий. Подключаем новый дифференциальный автомат:

Как видите у него тоже есть петелька, только сверху, это пружинный зажим. Тянем, надавливаем, готово! Присоединяем провода. Чтобы правильно подключить дифавтомат, обязательно соблюдаем цветовую маркировку жил:

Затягиваем провода, включаем автоматический выключатель (подаем напряжение в точку 1):

Затем сам дифференциальный автомат:

Готово! Теперь нужно проверить на работоспособность. Как это сделать? Все просто — нажимаем на синюю кнопочку Т (тест). Отключился? Значить работает!

Далее производим включение дифавтомата и идем ставить чайник, включать стиральную машинку, электрическую плиту и ТД. Все работает! С тех пор никаких отключений в подъездном электрощите не возникало, только в квартирном, как положено.
Похожие записи:
Вот так я самостоятельно, за 15 минут заменил дифференциальный автоматический выключатель и сэкономил 600 рублей семейного бюджета Спасибо за внимание!
P.S. Производителю EKF «респект» за хреновые дифавтоматы!
Зачем заменил аппарат 100 мА селективный на 30 мА неселективный?
Нарушаешь ПУЭ п. 7.1.73.
Статья демонстрирует полнейшую электробезграмотность. Позор.
Что было в магазине, на то и заменил. Главное работает )
За замечание спасибо, внимательный.
Уважаемый, Админ.
Причиной срабатывания дифавтомата, в том числе и у Ваших соседей, связано не с браком, а с тем, что в данной серии дифавтоматов встроен блок защиты от перенапряжений. Видимо, в ночное или дневное время суток (минимум нагрузок) напряжение в сети превышало напряжение уставки срабатывания дифавтомата (см. паспорт) и он отключался.
С такой проблемой я встречаюсь довольно часто. В первую очередь необходимо было измерить напряжение в часы минимума, и если оно действительно выходило за предельно-допустимый уровень (более 242В), то решать эту проблему с электросетями, например, переключив ступени на питающем трансформаторе.
Заменив EKF на АВВ, Вы только избавились от как бы «ложного» срабатывания дифавтомата, хотя на самом деле основная проблема осталась не решенной.
Спасибо за пояснение, Дмитрий!
Жалоб было много, но проблема не решалась и даже наоборот, выбивало все чаще, поэтому пришлось менять.
О том, что дифавтоматы EKF плохие сказал электрик, пришедший от управляющей компании. Видимо он тоже не в теме.
Ответ на 10+. Единственно верный ответ!!!!! Спасибо! Вообще спасибо вам за помощь,ваш личный сайт,статьи!! Все правильно, грамотно, радует что остались электрики профессионалы!!!
И еще, в статье Вы написали, что слева установлен «главный автоматический выключатель», на самом деле там установлен не автоматический выключатель, а выключатель нагрузки (ВН-63), т.е. у него нет защиты от КЗ и перегруза — он используются только для ручного включения/отключения электрической цепи, типа пакетного выключателя или рубильника.
Точно, виноват, поторопился
Какого производителя лучше брать?
Есть ли вообще сейчас хорошие автоматы, качественные автоматы?
ABB, Legrand, Schneider Electric, Siemens, Hager, Eaton.
Всё верно. Это и есть хорошие качественные автоматы, если не подделка.
АББ сейчас то ли реально оптимизировали свои бюджетные линейки в сторону удешевления, то ли китайцы откровенную дрянь под известным брендом штампуют… но АББ (особенно DSH941R) брать категорически не советую.
Работаю начальником электролаборатории, приходится испытывать все эти электротехнические изделия. Уже испытана не одна сотня автоматов ИЭК, ни одного брака не было, АББ, Мерлин джерин это вообще как бентли среди установочных изделий. ЕКФ испытывал несколько десятков штук, разброс очень большой, но в параметры входят. Есть еще ВА-99, при испытании не сработали, вскрытие показало полное отсутствие токового расцепителя, тепловой расцепитель изгибался при нагрузке в другую сторону-брак. По соотношению цена-качество лучшие ИЭК, но решать Вам.
